“РАДУГА 10”

“РАДУГА 10” с рабочим объемом 10 см3 и калильным зажиганием предназначена для установки на

радиоуправляемые модели самолетов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

• диаметр цилиндра – 24мм

• ход поршня – 22мм

• степень сжатия – 7-8

• максимальное число оборотов (винт 280x180) 12000±1000 об/мин

• мощность – около 1,5 л.с.

• направление вращения коленчатого вала (со стороны винта) – левое

• масса двигателя с глушителем - 550±15 г

• удельный расход топлива – 1500 г

По своей конструкции “РАДУГА 10” представляет собой одноцилиндровый двухтактный поршневой двигатель

воздушного охлаждения с трехканальной продувкой. Зажигание калильное от свечи КС-10Р. Напряжение,

подаваемое на свечу в момент запуска, составляет 1,5 вольта. Используется стандартное топливо,

которое рекомендуется фильтровать. Габаритные и установочные размеры – на чертеже.

Детали изготовлены из высококачественных материалов, а рабочая пара гильза-поршень выполнена с

точностью до 0,003 мм. Поверхность гильзы покрыта хромом, поршень из специального алюминиевого

сплава. Высокая точность изготовления деталей, тщательная сборка, холодная обкатка микродвигателя

позволяют довести моторесурс и его работы до 10 часов. Наибольшую мощность он развивает после

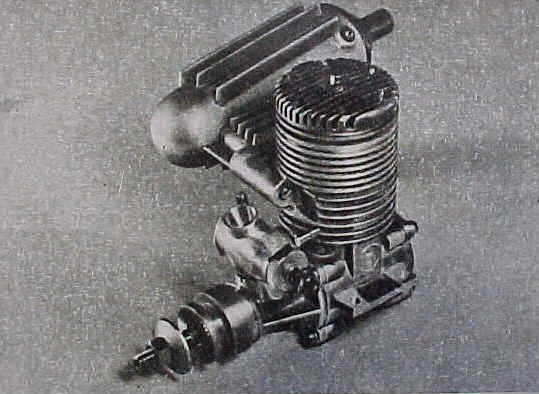

выработки первых ? или 1/5 ресурса. Основные детали показаны на фото.

Не рекомендуется без особой надобности разбирать микродвигатель. Запрещается сжимать двигатель в

тисках или в струбцинах непосредственно за картер. Крепление производиться винтами и только за

предусмотренные на картере места.
